Murata振蕩器XNCHH16M368TJEA4P0產品陣容介紹
　　日本Murata Manufacturing Co.,Ltd.公司生產的振蕩器類型主要有TCXO,VC-VCXO兩種,溫補晶振的型號開頭是XN,壓控溫補振蕩器的型號開頭是XT.因為性能和穩定性比較高,所以同屬于村田的工業級產品,這兩大類Murata振蕩器在行業里的知名度比較高,為了實現與5G的高精度同步.村田正在開發具有Stratum 3級或更高頻率穩定性的產品,除了可選的Vc功能外,還可以從限幅正弦波或CMOS中選擇輸出波形.
　　村田晶振品牌憑借高度可靠的晶體單元,卓越的溫度補償和調節方法(基于村田的長期經驗和專業知識),提供了多種TCXO(溫度補償晶體振蕩器)/VC-TCXO(電壓控制溫度補償晶體振蕩器)陣容.

原廠編碼	頻率	頻率公差	用途
XNCHH10M000TJEA2P0晶振	10.0000MHz	±1ppm	工業級
XNCHH15M300TJEA0P0晶振	15.3000MHz	±1ppm	工業級
XNCHH16M368TJEA4P0晶振	16.3680MHz	±1ppm	工業級
XNCHH16M800TJEA3P0晶振	16.8000MHz	±1ppm	工業級
XNCHH19M200TJEC1P0晶振	19.2000MHz	±1ppm	工業級
XNCHH26M000TJEE5P0晶振	26.0000MHz	±1ppm	工業級
XNCHH28M800TJEA1P0晶振	28.8000MHz	±1ppm	工業級
XNCHH32M000TJEB5P0晶振	32.0000MHz	±1ppm	工業級
XNCHH38M400TJEB3P0晶振	38.4000MHz	±1ppm	工業級
XNCHH52M000TJEA1P0晶振	52.0000MHz	±1ppm	工業級
XNCJH10M000TJEA8P0晶振	10.0000MHz	±1ppm	工業級
XNCJH15M300TJEA0P0晶振	15.3000MHz	±1ppm	工業級
XNCJH16M800TJEA1P0晶振	16.8000MHz	±1ppm	工業級
XNCJH19M200TJEA5P0晶振	19.2000MHz	±1ppm	工業級
XNCJH26M000TJEB4P0晶振	26.0000MHz	±1ppm	工業級
XNCJH28M800TJEA1P0晶振	28.8000MHz	±1ppm	工業級
XNCJH38M400TJEA3P0晶振	38.4000MHz	±1ppm	工業級
XNCJH52M000TJEA0P0晶振	52.0000MHz	±1ppm	工業級
XTCHH10M000TJEA3P0晶振	10.0000MHz	±1ppm	工業級
XTCHH15M300TJEA2P0晶振	15.3000MHz	±1ppm	工業級
XTCHH16M800TJEA2P0晶振	16.8000MHz	±1ppm	工業級
XTCHH19M200TJEB4P0晶振	19.2000MHz	±1ppm	工業級
XTCHH20M950TJEA0P0晶振	20.9500MHz	±1ppm	工業級
XTCHH21M250TJEA0P0晶振	21.2500MHz	±1ppm	工業級
XTCHH26M000TJEB1P0晶振	26.0000MHz	±1ppm	工業級
XTCHH28M800TJEA0P0晶振	28.8000MHz	±1ppm	工業級
XTCHH38M400TJEA1P0晶振	38.4000MHz	±1ppm	工業級
XTCHH52M000TJEA1P0晶振	52.0000MHz	±1ppm	工業級
XTCJH10M000TJEB0P0晶振	10.0000MHz	±1ppm	工業級
XTCJH15M300TJEA3P0晶振	15.3000MHz	±1ppm	工業級
XTCJH16M800TJEB0P0晶振	16.8000MHz	±1ppm	工業級
XTCJH19M200TJEB6P0晶振	19.2000MHz	±1ppm	工業級
XTCJH26M000TJEB4P0晶振	26.0000MHz	±1ppm	工業級
XTCJH28M800TJEA0P0晶振	28.8000MHz	±1ppm	工業級
XTCJH38M400TJEA3P0晶振	38.4000MHz	±1ppm	工業級
XTCJH52M000TJEA5P0晶振	52.0000MHz	±1ppm	工業級
XTCLH10M000TJEB4P0晶振	10.0000MHz	±1ppm	工業級
XTCLH13M000TJEA3P0晶振	13.0000MHz	±1ppm	工業級
XTCLH16M800TJED2P0晶振	16.8000MHz	±1ppm	工業級
XTCLH19M200TJEC4P0晶振	19.2000MHz	±1ppm	工業級
XTCLH19M200TJJC3P0晶振	19.2000MHz	±0.5ppm	工業級
XTCLH20M000TJEB7P0晶振	20.0000MHz	±1ppm	工業級
XTCLH21M250TJEA0P0晶振	21.2500MHz	±1ppm	工業級
XTCLH25M000TJJA5P0晶振	25.0000MHz	±0.5ppm	工業級
XTCLH26M000TJEA7P0晶振	26.0000MHz	±1ppm	工業級
XTCLH26M000TJJA6P0晶振	26.0000MHz	±0.5ppm	工業級
XTCLH38M400TJEA0P0晶振	38.4000MHz	±1ppm	工業級
XTCLH40M000TJEB0P0晶振	40.0000MHz	±1ppm	工業級

[特征]
　　1.在整個溫度范圍內具有出色的頻率穩定性
　　2.優良的老化特性
　　3.低相位噪聲
　　4.低磁滯
　　5.該系列符合RoHS指令,無鉛(第3階段).
[應用領域]
　　1.小細胞
　　2.網絡設備(Stratum3,SyncE,IEEE1588)
　　3.GPS(GNSS)系統
　　4.商業廣播

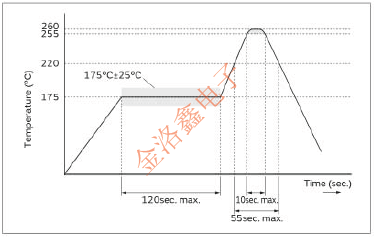

1.1.焊接條件
(1)回流
　　請通過回流焊接將石英晶振安裝在電路板上.
　　助焊劑:請使用松香基助焊劑;但不要使用水溶性助焊劑.
　　焊接:請在以下條件下使用焊料(Sn-3.0Ag-0.5Cu).
　　焊膏的標準厚度:0.10至0.15mm

	條件
預熱	150至200°C,120秒最高
加熱	最低220°C,55秒最高
最高溫度	至少255°C最高,260°C10秒最高

(2)烙鐵
　　如果被迫使用烙鐵來安裝組件,請不要直接用烙鐵接觸組件.如果施加過大的熱應力,可能會損壞組件的端子或金屬蓋.

1.2.焊接的最佳焊料量
　　請保持焊料量低于基板高度.當超過基板時,可能會導致金屬蓋和基板之間的密封部分損壞.
2.清洗
　　該組件無法承受洗滌.
3.安裝注意事項
　　推薦使用具有光學貼裝功能的貼裝機使用該組件,該組件可能會因機械力而損壞,具體取決于貼裝機和條件.確保在批量生產之前已使用貼裝機進行了評估.請勿使用采用機械貼裝的貼裝機.
　　1.產品存放條件
　　1).請將石英晶體振蕩器存放在溫度/濕度穩定的房間.并避免在高溫的地方
　　2).變化.請在以下條件下存儲產品:
　　溫度:-10至+40攝氏度
　　濕度:15至85％R.H.
2).保質期
　　產品的有效期(保質期)為未開封包裝的情況下交貨后的6個月.請在交貨后的6個月內使用產品.如果長時間存放產品(超過6個月),請小心使用,因為產品的可焊性和/或生銹可能會降低.請定期確認產品的可焊性和特性.
3.產品保管注意事項
　　(1)請勿將產品存放在化學氣氛中(酸,堿,堿,有機氣體,硫化物等),因為其特性可能會降低質量,并且/或者由于在室內存放而導致可焊性下降.化學氣氛.
　　(2)請不要將產品直接放在沒有任何物品的地板上,以避免潮濕的地方和/或多塵的地方.
　　(3)請不要將產品存放在陽光直射,高溫和振動的地方.
　　(4)打開包裝后,請立即使用有源晶振產品,因為特性可能會降低,和/或由于在較差的條件下存放而導致可焊性下降.
　　(5)請勿將產品掉落,以免破裂晶體元素.
如果施加過大的機械應力,可能會損壞組件:
　　1.確保在您的產品上提供適當的故障安全功能,以防止由于我們的產品的異常功能或故障而造成的第二次損壞.
　　2.請不要在運輸設備(車輛,火車,輪船等)的以下應用中使用這些產品(例如:發動機控制,制動控制,轉向控制,車身控制).
